Cum să alegi cei mai buni furnizori de matrițe pentru bare de protecție pentru automobile
Dacă citiți asta, probabil că aveți cereri de cerere pe birou chiar acum. Trei citate din China, unul dintr-un magazin autohton, poate unul din Europa. Preturile sunt peste tot. Timpul de livrare nu are sens. Și încercați să vă dați seama cine va oferi de fapt un instrument de lucru față de cine va pierde șase luni din cronologia programului dumneavoastră.
Mă voi limita la ceea ce contează.
Singurele trei întrebări care prezic de fapt performanța furnizorului
Uitați de listele de verificare în 47 de puncte. După ce am derulat proiecte de matrițe pentru bara de protecție timp de patru ani, l-am restrâns la trei întrebări care separă furnizorii care livrează de cei care creează probleme.
Întrebarea 1: Câte matrițe pentru bara de protecție cu valvă secvenţială aţi construit în ultimele 24 de luni?
Dacă răspunsul este mai mic de cinci, mergeți. Controlul SVG nu este opțional pe bara de protecție. Este ceea ce previne liniile de sudură pe suprafețele de clasa A și reduce cerințele de forță de strângere cu 20-30%. Un furnizor care învață SVG pe instrumentul tău de 200.000 USD nu este un risc pe care vrei să-l asumi.
Întrebarea 2: Ce Cpk obțineți de obicei la dimensiunile critice ale barei de protecție?
Răspunsul corect este „1.67 sau mai mare pentru funcții critice, iată datele noastre din proiectele recente”. Răspunsurile greșite includ: „Întâlnim specificațiile clienților” (vagi), „Calitatea noastră este foarte bună” (fără sens) sau orice ezitare care sugerează că nu urmăresc această valoare.
IATF 16949 necesită Cpk mai mare sau egal cu 1,67 pentru dimensiunile critice. Adică 0,6 defecte per milion. Furnizorii care nu pot cita cifre specifice fie nu măsoară capacitatea de proces, fie nu ating standardele auto.
Întrebarea 3: Pot vedea documentația de revizuire a designului matriței de la ultimul proiect de bara de protecție?
Sunteți în căutarea analizei Moldflow (minim 3 iterații), scheme de circuite de răcire, diagrame de sincronizare a secvenței porților și calcule ale forței de ejectare. Furnizorii care produc această documentație în mod sistematic o vor produce pentru proiectul dumneavoastră. Cei care se străduiesc să găsească exemple proiectează mai degrabă din instinct decât prin inginerie.
Comparație cu furnizorii: numere reale, nu marketing
Iată ce vedem de fapt pe piață. Vă ofer intervalele pe care le cotăm și ce raportează clienții după începerea producției.
Cost și calendar în funcție de regiune
| Regiune | Investiție de mucegai | Timp de livrare tipic | Post-Rata defectelor de transfer | Cea mai bună aplicație |
|---|---|---|---|---|
| Germania/Austria | €280,000 - €400,000 | 16-20 de săptămâni | 1-2% | Programe noi pentru vehicule, geometrie complexă, toleranță zero pentru probleme de calitate |
| America de Nord | $300,000 - $420,000 | 12-16 săptămâni | 2-4% | Cerințe interne ale lanțului de aprovizionare, programe cu schimbări de inginerie frecvente |
| China (magazine de export Tier 1) | $180,000 - $260,000 | 10-14 săptămâni | 3-5% | Design-uri dovedite, programe-sensibile la costuri, cumpărători cu experiență de aprovizionare în China |
| China (magazine standard) | $120,000 - $180,000 | 8-12 săptămâni | 6-12% | Piețe de schimb, aplicații cu-risc scăzut, cumpărători dispuși să gestioneze îndeaproape calitatea |
Diferența de cost de 40-50% dintre furnizorii chinezi și europeni este reală. La fel și variația calității. „China” conține totul, de la operațiuni de clasă mondială care rulează mașini Makino cu 5 axe până la magazine cu echipament manual și fără climatizare.
Vince Ciriello, un inginer cu 10+ ani de experiență în aprovizionare, a postat pe forumul ACO Mold: „Singura modalitate de a minimiza riscul este să vizitați efectiv magazinul cu care aveți de-a face și să vizitați facilitățile. Există o varietate foarte mare de magazine acolo. Unele au podele murdare, iar altele au podele din care puteți mânca.”
Are dreptate. Nu puteți evalua de la distanță furnizorii chinezi de matrițe pentru bare de protecție.
Defalcarea costurilor de care aveți nevoie pentru conversațiile privind bugetul
Atunci când justificați investițiile în instrumente în fața managementului sau negociați cu furnizorii, acestea sunt cifrele care contează.
Unde se duc banii pe o matriță de protecție de 200.000 de dolari
Oțel și materii prime: 30 USD,000 - 50.000 USD
- P20 pentru jumătate în mișcare, 718H pentru jumătate fixă, aproximativ 8.000-12.000 USD numai pentru oțel
- Restul sunt componente achiziționate
Sistem cu canale fierbinți: 25 USD,000 - 45.000 USD
- Acesta este elementul rând care variază cel mai mult între ghilimele
- Husky/Mucegai-Maeștri: 2.500-4.000 USD per picătură × 10 picături=25.000-40.000 USD
- Alternative chinezești: 800-1.200 USD per picătură × 10 picături=8.000-12.000 USD
- Am înlocuit cu 50.000 de fotografii care ar fi trebuit să dureze 500.000
Prelucrare și electroeroziune: 45 USD,000 - 70.000 USD
- Timp CNC pe 5 axe, fabricarea electrozilor, șlefuirea, lustruirea
- Texture EDM adaugă 8.000-15.000 USD în funcție de suprafața
Proiectare și inginerie: 20 USD,000 - 35.000 USD
- Magazinele bune rulează 3-5 iterații Moldflow înainte de a tăia oțelul
- Magazinele ieftine rulează una sau omit complet analizele
Asamblare, încercare și eșantionare: 15 USD,000 - 25.000 USD
Marja: 15 USD,000 - 30.000 USD
Când un furnizor cotează 120.000 USD pentru ceea ce alții cotează 200.000 USD, decalajul vine de undeva. De obicei marca hot runner. Uneori din oțel. Ocazional, ei citează doar inserții, păstrând dreptul de proprietate asupra bazei matriței.
Cadrul de rentabilitate a investiției: atunci când investiția în instrumente se plătește înapoi
CFO dvs. vrea să știe când acești 200.000 USD devin valoare de 200.000 USD. Iată cum să-l încadrezi.
Echilibrul-după volumul producției
| Volumul anual | Amortizarea sculelor pe parte | Interval de cost total al piesei | Decizie |
|---|---|---|---|
| 5,000 | $40.00 | $48 - $55 | Nu construiți unelte dedicate. Folosiți matriță prototip sau externalizați complet piese. |
| 15,000 | $13.33 | $18 - $24 | Instrumentul de pod în P20 are sens. Partener cu modelul contractual. |
| 50,000 | $4.00 | $6 - $9 | Producția de oțel justificată. Evaluați cu atenție parteneriatele cu modele. |
| 150,000 | $1.33 | $2.50 - $4.00 | Oțel călit, potențial cu mai multe-cavități. ROI puternic. |
| 500,000+ | $0.40 | $1.20 - $2.00 | Oțel călit cu mai multe-cavități. Luați în considerare capacitatea de turnare captivă. |
Punctul de trecere în care sculele dedicate câștigă în mod clar este de aproximativ 50.000 de unități anuale pentru majoritatea programelor de bare de protecție.
Exemplu de rentabilitate reală a investiției
Laboratorul Național Argonne a studiat structurile costurilor de producție și a găsit:
- Piese produse-internă: 2,05-2,14× costul de producție de bază (inclusiv toate cheltuielile generale)
- Piese externalizate: 1,50-1,56× cost de bază
Pentru unelte complexe, cum ar fi matrițele pentru bara de protecție, matematica favorizează colaborarea cu furnizori externi specializați, cu excepția cazului în care vă aflați la volume care justifică echipament intern și expertiză dedicată.
Un furnizor de automobile Tier-2 a documentat acest lucru: după optimizarea concentrată a procesului pe patru matrițe pentru bara de protecție, au obținut îmbunătățiri ale productivității cu 11-35%. Investiția a fost două zile de antrenament. Rambursare: 16-90 de zile în funcție de matriță. Ideea nu sunt numerele specifice. Este faptul că capacitatea furnizorului în optimizarea proceselor oferă o valoare continuă pe care ofertele inițiale nu o pot capta.

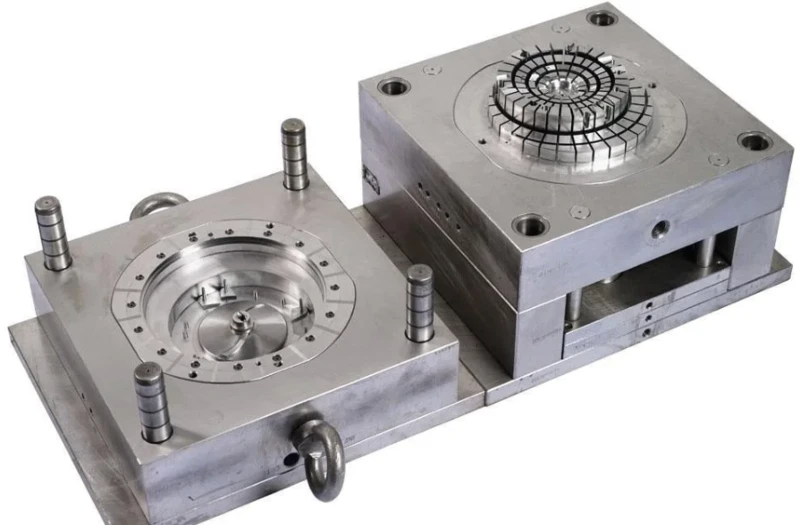

Semne de avertizare care ar trebui să distrugă o afacere
Acestea sunt modele pe care le-am văzut în mod repetat. Oricare dintre ele este un motiv de pauză.
Preț cu 35%+ sub alte cotații
Cineva taie domeniul de aplicare. Întrebați în mod specific: „Cotația dvs. este semnificativ mai mică decât cea a concurenților. Ce este inclus în prețul dvs. care ar putea să nu fie inclus în al lor? Și ce probabil includ ei că nu sunteți?"
Dacă nu pot răspunde clar, fie nu își înțeleg propria structură a costurilor, fie cumpără postul.
Proprietatea bazei de mucegai nu este clară
Unii furnizori cotează numai inserții pentru cavitate și miez. Baza MUD (Master Unit Die) rămâne proprietatea lor. Descoperiți acest lucru atunci când doriți să transferați instrumentul.
Obțineți o confirmare scrisă că achiziționați ansamblul complet de matriță, inclusiv toate plăcile, bazele și componentele.
Nu pot furniza certificate de oțel
P20 arată ca 718H arată ca H13 după prelucrare. Fără certificate de moară și rapoarte de duritate, ai încredere în cuvântul lor. Furnizorii legitimi furnizează automat această documentație.
Componente ne-standard
Un inginer pe nume Andrew Moore a postat despre această problemă: „Una dintre problemele majore pe care le-am văzut în construcțiile chinezești este nerespectarea aparentă a standardelor interne ale clienților. Adesea, dimensiuni ciudate nepotrivite și plasarea modelului KO... Nu există nimic mai rău decât un șurub personalizat care se ține într-o inserție, care se rupe în timpul producției”.
Specificați standardele HASCO sau DME în specificațiile matriței. Verificați în timpul inspecției de recepție.
Fără Moldflow sau doar o iterație
Acest lucru vă spune că ghicesc mai degrabă decât inginerie. Fasciile barei de protecție sunt piese mari, complexe, cu provocări reale de umplere, răcire și deformare. Magazinele care omit analizele creează probleme care apar în timpul încercărilor sau, mai rău, în timpul producției.
Condiții de plată care nu vă protejează
Furnizorii legitimi acceptă scrisori de credit, transferuri bancare către conturi de afaceri verificate, plăți de referință legate de livrabile. Cererile pentru Western Union, MoneyGram sau plata integrală în avans sunt descalificatoare.
Eșantionul-la-decalajul de producție (și cum să îl închidem)
Acesta este probabil cel mai comun mod de defecțiune în aprovizionarea matriței pentru bara de protecție. Mostrele arată perfect. Producția se destramă.
Hao Ren, un inginer din industrie, a descris-o pe forumul ACO Mold: „Uneori, am avut o prelevare grozavă în magazinul de matrițe din China, dar când matrițele de injecție au fost livrate la fabrica din SUA, am întâlnit problema în timpul producției în masă. Nu aș putea spune că este vina tuturor furnizorilor, dar este o adevărată durere de cap”.
De ce se întâmplă asta:
- Atelierul de prelevare de probe folosește un lot de rășină diferit de unitatea dumneavoastră de producție. Proprietățile materialului variază suficient pentru a afecta fereastra de procesare.
- Mașina de prelevare a probelor are o geometrie a cilindrului, un design șurub sau un sistem de control diferit față de mașina dvs. de producție.
- Operatorii de eșantionare au dezvoltat soluții (ciclu mai lent, temperaturi ajustate, secvență specifică de pornire) care nu au fost documentate.
Cum să o preveniți:
- Expediați-vă rășina de producție furnizorului pentru testele T1 și T2. Da, asta costă bani. Costă mai puțin de trei luni de producție stingerea incendiilor.
- Solicitați documentație privind parametrii de proces care să includă nu doar valorile de referință, ci și intervalele acceptabile și justificarea parametrilor cheie.
- Dacă este posibil, executați testele finale pe o mașină similară cu echipamentul dvs. de producție. Unii furnizori pot accepta acest lucru. Merita intrebat.
- Specificați în contract că criteriile de acceptare includ execuții de producție reușite la unitatea dvs., nu doar aprobarea eșantionului la a lor.
Specificațiile materialelor influențează selecția furnizorului
Voi păstra acest lucru pe scurt pentru că nu este punctul principal, dar afectează ce furnizori se pot ocupa de proiectul dvs.
TPO (olefina termoplastică) domină aplicațiile de protecție. Barele de protecție față folosesc de obicei TPO neumplut pentru o absorbție maximă a impactului și o recuperare elastică. Barele spate folosesc adesea TPO cu 15-20% umplutură de talc pentru a reduce costurile, deoarece cerințele de impact sunt mai mici.
Dacă un furnizor nu întreabă pentru ce poziție de protecție construiește sau nu cunoaște diferența dintre procesarea TPO completată și neumplută, îi lipsește experiența în aplicare.
Aderența vopselei este problema de calitate ascunsă. TPO are energie de suprafață scăzută. Vopseaua nu se lipește fără tratament cu flacără sau cu plasmă plus promotor de aderență. Furnizorii care înțeleg această matriță de proiectare care minimizează contaminarea cu agentul de degajare și permit unghiuri de aspirare adecvate pentru o evacuare curată. Furnizorii care nu înțeleg acest lucru creează piese care trec inspecția dimensională, dar eșuează în vopsitorie sau, mai rău, pe teren șase luni mai târziu.
Cum tratăm întrebările de protecție
Când un client ne contactează cu privire la matrițele pentru bara de protecție, începem cu întrebări:
- Care este volumul tău anual? Aceasta determină dacă sculele dedicate au sens și ce calitate de oțel este adecvată.
- Este acesta un design nou sau transferați un instrument existent? Noua dezvoltare necesită mai mult suport de inginerie. Transferurile necesită înțelegerea de ce vă mutați.
- Unde va rula producția? Trebuie să proiectăm pentru capabilitățile specifice ale mașinii și mediul instalației dumneavoastră.
- Cu cine ne compari? Nu pentru a concura la preț, ci pentru a înțelege criteriile dvs. de evaluare și dacă suntem de fapt potriviti.
Dacă răspunsurile sugerează că nu suntem cei mai buni potriviri, așa spunem. Un proiect de matriță pentru bara de protecție în care ne luptăm nu ajută pe nimeni.
Când potrivirea este potrivită, oferim experiența specifică: proiectarea sistemului SVG, optimizarea răcirii pentru piese mari, cunoștințe de procesare TPO, înțelegerea interfeței de tip-pentru-vopsire. Aceste capacități au durat ani și multe greșeli pentru a se dezvolta. Sunt ceea ce oferim dincolo de prețurile competitive.
Dacă evaluați furnizorii de matrițe pentru bare de protecție și doriți să discutați despre programul dvs. specific, contactați echipa noastră de ingineri. Vă vom oferi o evaluare sinceră a ceea ce putem face și ce nu.
Certificat ISO 9001 și IATF 16949
